在現代電子設備制造中，PCB板連接器的應用測試和檢查是確保產品質量和可靠性的關鍵環節。隨著電子設備向小型化、高密度化發展，連接器的性能要求日益嚴格，其測試與檢查技術也在不斷升級。本文將系統介紹PCB板連接器的常見類型、測試方法、檢查要點。

一、主要類型及特點

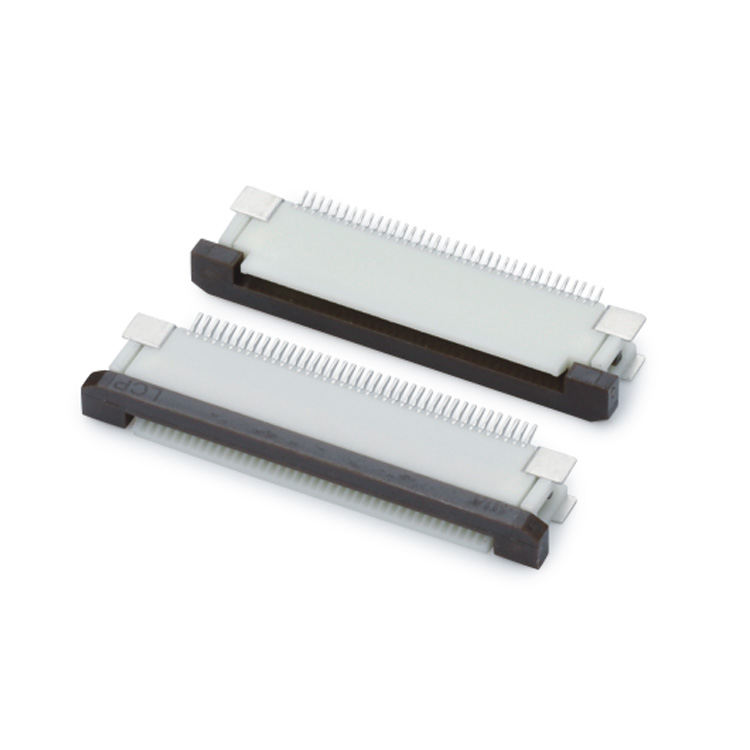

PCB板連接器種類繁多，按連接方式可分為板對板連接器、線對板連接器、卡座連接器等。其中板對板連接器（Board-to-Board Connector）通過公母座配對實現PCB間的垂直或平行連接，間距可小至0.4mm，廣泛應用于智能手機、平板電腦等便攜設備。線對板連接器（Wire-to-Board Connector）則用于線材與PCB的固定連接，如FFC/FPC柔性排線連接器。此外，還有用于模塊化設計的背板連接器，支持高速信號傳輸，速率可達56Gbps以上。

二、連接器測試的核心項目與方法

1、電氣性能測試

包括接觸電阻測試（要求通常＜50mΩ）、絕緣電阻測試（標準值＞100MΩ）、耐電壓測試（AC 500V/min不擊穿）等。使用四線法測量可消除引線電阻影響，高精度數字電橋能檢測毫歐級阻抗變化。

2、機械性能測試

①插拔力測試：模擬實際使用場景，循環插拔500次以上，要求力值變化不超過初始值的±20%。自動插拔測試儀可記錄力-位移曲線，發現異常摩擦點。

②保持力測試：對卡扣式PCB板連接器施加軸向拉力（通常5-10N），驗證機械鎖定可靠性。

③振動測試：按MIL-STD-883標準進行隨機振動試驗，頻率范圍10-2000Hz，檢測接觸穩定性。

3、環境可靠性測試

①溫濕度循環：-40℃~+85℃條件下進行100次循環，測試后接觸電阻變化率應＜10%。

②鹽霧測試：根據IEC 60068-2-11標準，48小時鹽霧試驗后檢查腐蝕情況。

③高溫老化：125℃環境下持續1000小時，評估材料耐熱性。

三、生產過程中的檢查要點

1、來料檢驗

①尺寸精度：使用光學投影儀檢測端子間距、共面度（通常要求＜0.1mm），確保與PCB焊盤匹配。

②表面處理：檢查鍍金層厚度（一般0.05-0.2μm）、錫須等缺陷，X射線熒光光譜儀可無損測量鍍層成分。

2、組裝過程控制

①焊接質量：通過AOI（自動光學檢測）識別虛焊、橋接等缺陷，3D SPI（焊膏檢測）確保焊膏印刷精度。

②共面度調整：對BGA型連接器采用激光微調技術，使所有焊球高度差控制在50μm以內。

3、功能測試

①在線測試（ICT）：通過針床夾具快速檢測短路、開路等基本故障。

②飛針測試：適用于高密度連接器，可編程探針自動定位測試點。

③邊界掃描（JTAG）：利用IEEE 1149.1標準檢測信號通路完整性。

隨著工業4.0推進，PCB板連接器測試正朝著自動化、智能化方向發展。通過建立全生命周期質量數據庫，將測試數據與生產過程關聯分析，同時關注新標準更新。只有通過嚴格的測試驗證和過程控制，才能確保連接器在苛刻環境下長期穩定工作，為電子設備提供可靠的互聯基礎。
